標題: 不銹鋼鍛件UT檢測 [打印本頁]



作者: 港城男神    時間: 2021-3-27 08:14

標題: 不銹鋼鍛件UT檢測
          不銹鋼鍛件材質S30408  規格 φ950*165mm

使用探頭1.5P20Z

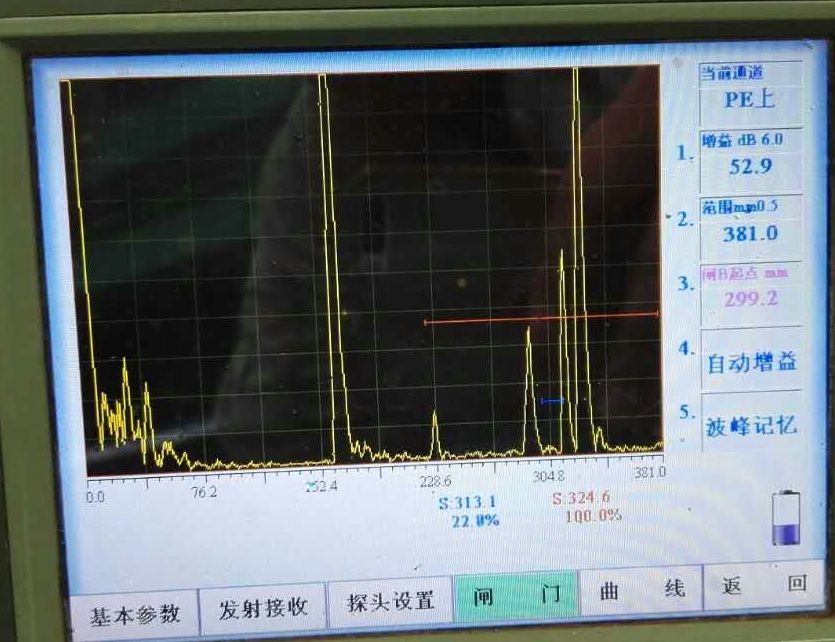

在2倍板厚前出現一信號，后來用斜探頭45°掃沒有反射信號出現，用雙晶直探頭掃查也沒有信號出現。判鍛件合格。

請指教下這一信號是什么原因。謝謝













作者: 阿布大大    時間: 2021-3-27 10:09

坐等大神

作者: luolang1314    時間: 2021-3-29 14:52

探頭放置位置在哪里呢？工件側面有無異常？出現該信號的區域大概多大？有沒有從探頭放置面的對立面進行復探？

不像是真實缺陷回波。判合格是有理由的。





作者: luolang1314    時間: 2021-3-29 15:03

 本帖最后由 luolang1314 于 2021-3-29 15:06 編輯



和這個二次底波前缺陷波比較像。但是它距離上底面只有11mm深，一次缺陷波在直探頭盲區里（探頭雜波也在這個位置）。故你的聲速零點均校準了嗎？這是堆焊層超聲檢測，缺陷波幅也遠沒有達到與B2 相等的程度。

作者: 港城男神    時間: 2021-3-30 18:12


          luolang1314 發表于 2021-3-29 14:52

探頭放置位置在哪里呢？工件側面有無異常？出現該信號的區域大概多大？有沒有從探頭放置面的對立面進行復探 ...


鍛件是餅型鍛件，探頭放置在端面。工件側面無異常。 反面沒探

作者: luolang1314    時間: 2021-3-31 13:50


          港城男神 發表于 2021-3-30 18:12

鍛件是餅型鍛件，探頭放置在端面。工件側面無異常。 反面沒探


如果反面復驗一下，就能知道是否為直探頭上表盲區當中的缺陷信號被二次波發現了。



作者: 港城男神    時間: 2021-3-31 15:55


          luolang1314 發表于 2021-3-31 13:50

如果反面復驗一下，就能知道是否為直探頭上表盲區當中的缺陷信號被二次波發現了。

 ...


好的   謝謝



作者: youhh    時間: 2021-4-1 14:59

小白學習了

作者: ps0001    時間: 2021-8-24 16:56

看看反面是否有液體存在注意縱波特性！
