国产国语对白一区二区三区,五月婷婷五月天,国产精品亚洲色婷婷99久久精品,神马不卡一区二区三级,亚洲V日韩V无码一区二区
,爱豆传媒AV片,亚洲日韩欧洲无码AV夜夜摸,狠狠色噜噜狠狠色综合久


          遠東無損檢測資訊網

標題: 請問這個是未焊透還是未熔合 [打印本頁]



作者: shiyi3652    時間: 2019-10-31 16:44

標題: 請問這個是未焊透還是未熔合
           本帖最后由 shiyi3652 于 2019-11-4 08:33 編輯

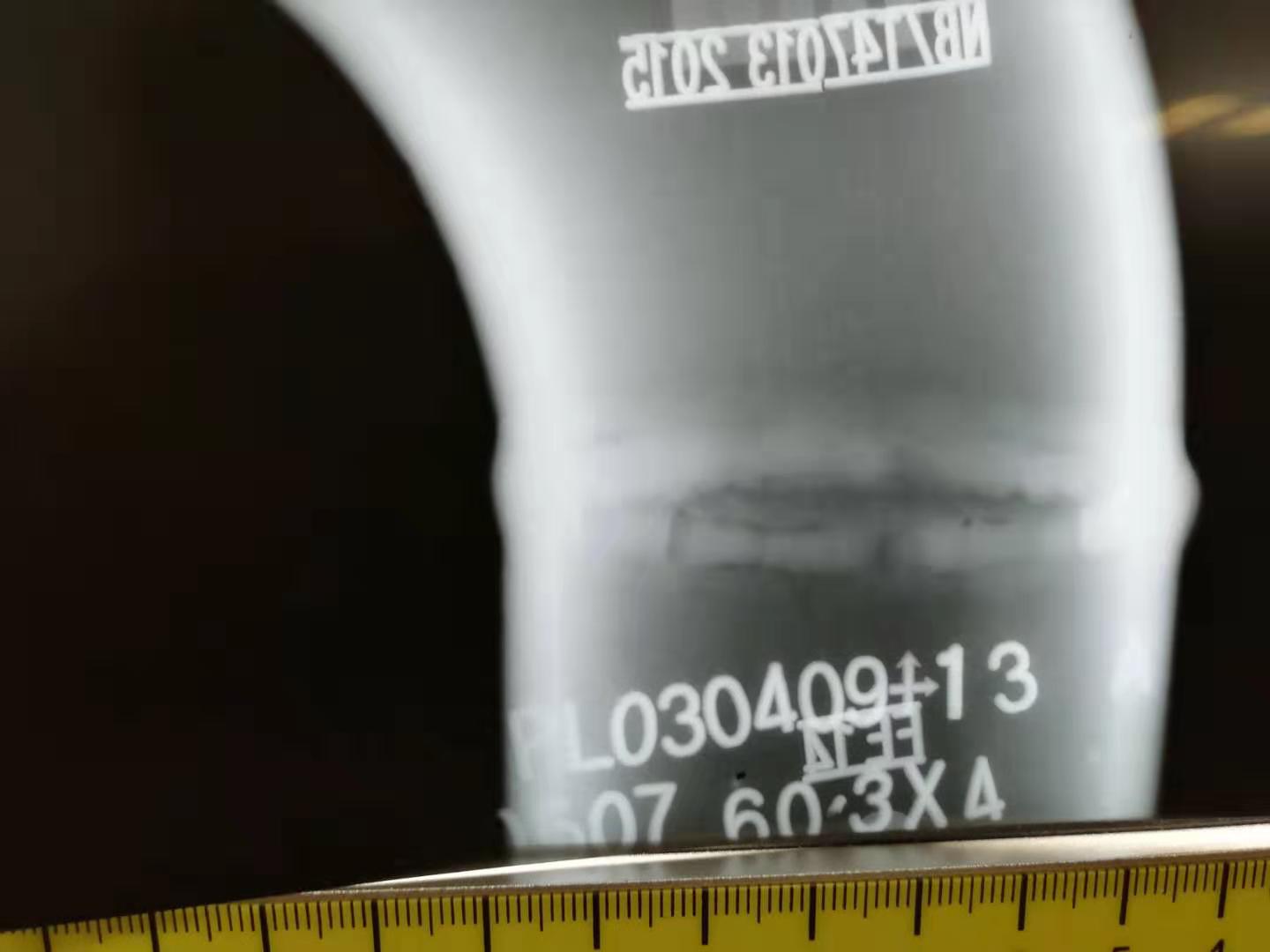

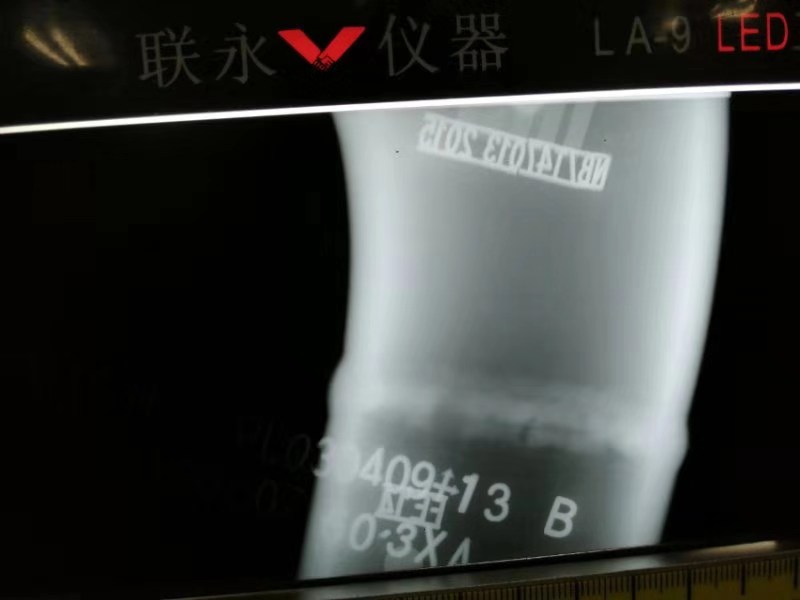

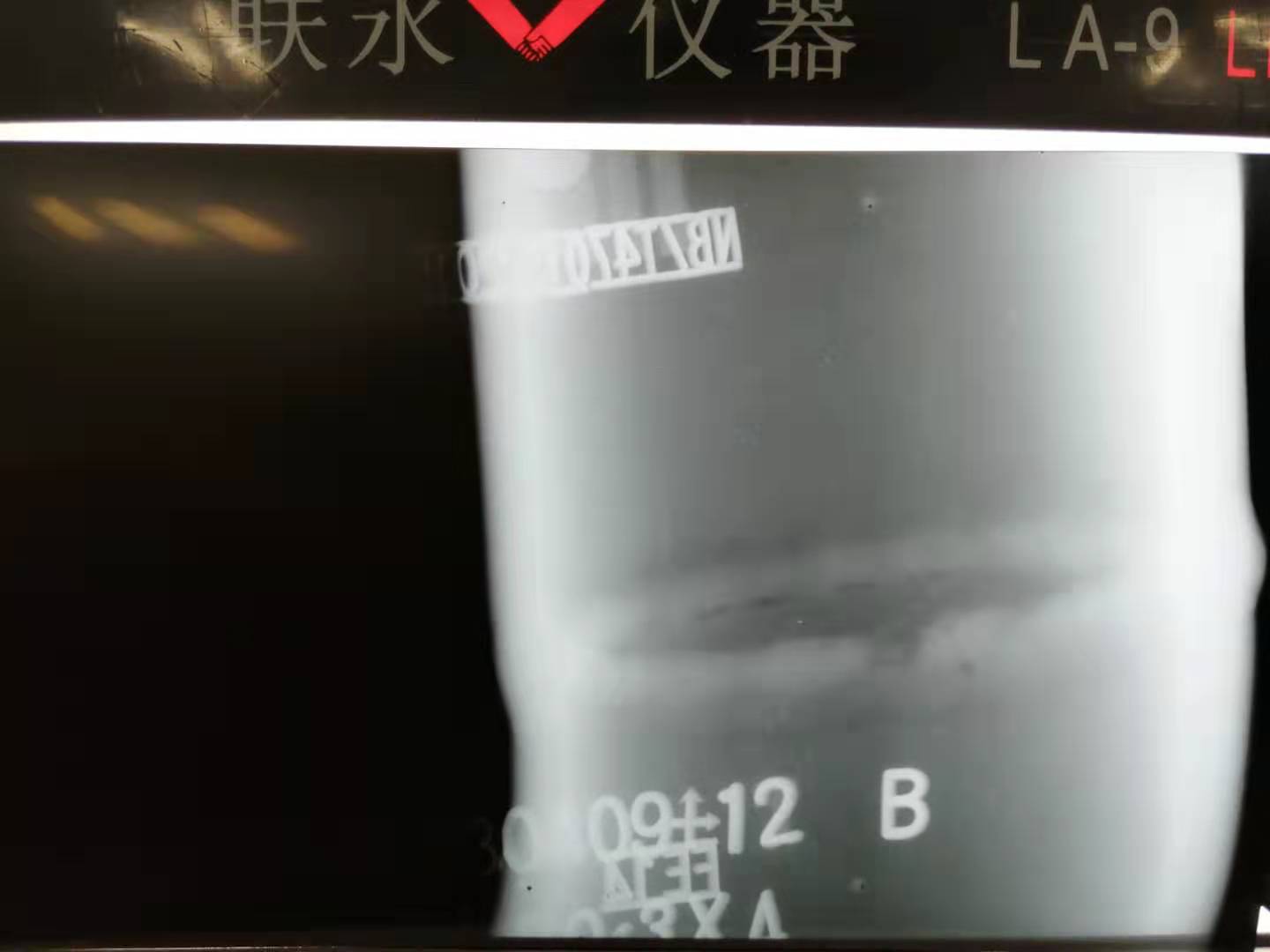

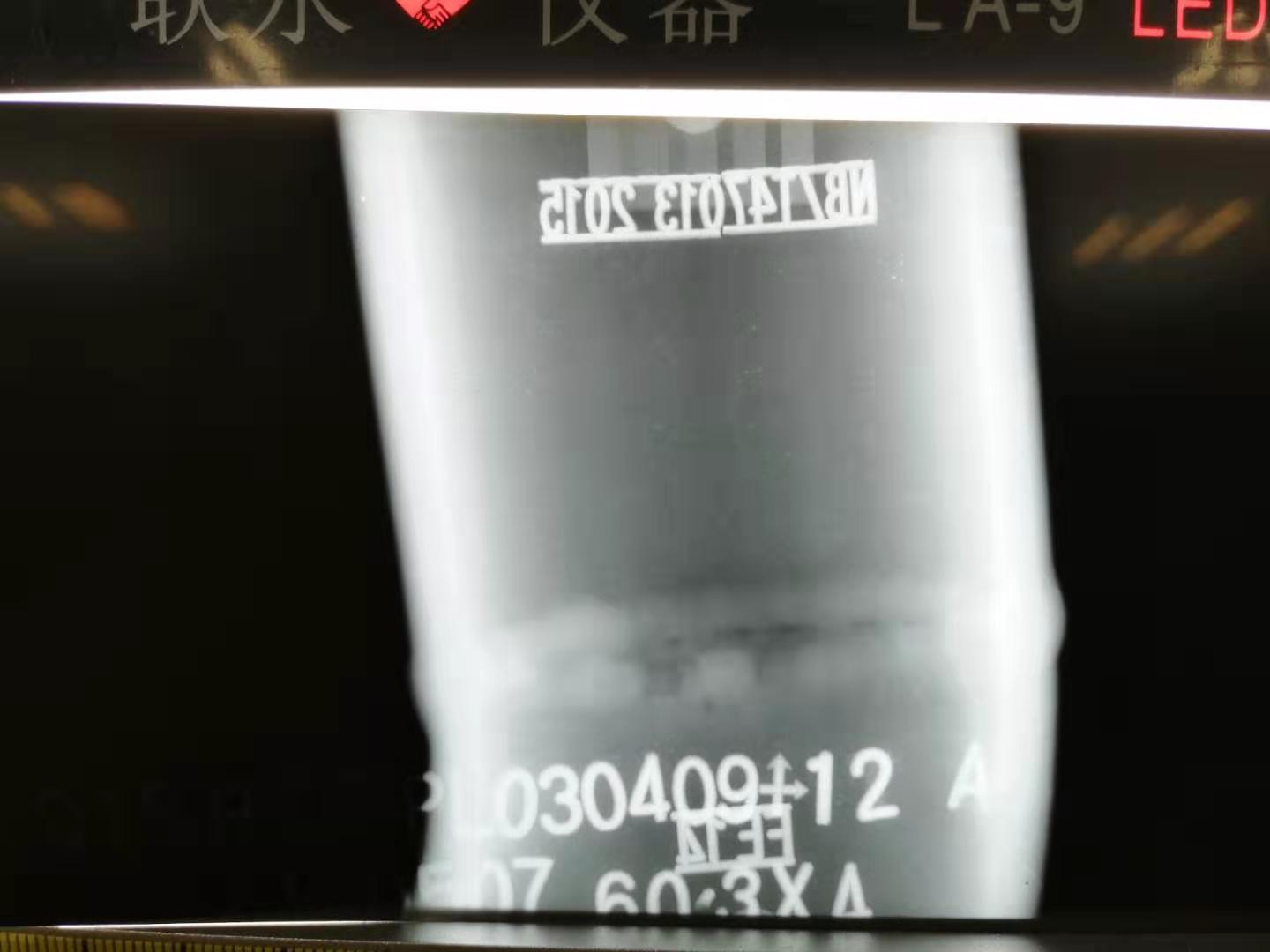

材料：20#

規格：φ60.3*4mm



作者: skyperson    時間: 2019-11-1 10:39

未焊透應出現在焊縫的中間，一條細線。未熔合是一個面狀的缺陷，面積比較大。所提供的照片不清楚，但不管是哪種缺陷，找到位置，返修。

作者: zhuzhichao    時間: 2019-11-1 15:06

應該是未熔合

作者: BJS565678    時間: 2019-11-2 09:37

你好：我看好像不是焊接缺陷，再拍一張看看

作者: 583967520    時間: 2019-11-20 16:24

根部的未熔合，也是未焊透  還有內凹 考慮下：電弧擺動角度不夠或者電流過小，焊接速度過快，焊絲的填充量不夠

作者: 楊會敏    時間: 2019-11-21 21:55

根部的未熔合

作者: xiaobukuai    時間: 2020-1-22 18:42

根部未焊透

作者: lixi    時間: 2020-3-12 15:30

應該是未熔合

作者: attchh    時間: 2020-3-26 10:33

照片有些模糊,但未融合的因素居多

作者: zongjian6498    時間: 2020-5-19 08:26

從第二張開口度來看  應該是未焊透

作者: sdlylfb    時間: 2020-6-19 15:24

學習了，各位分析的都有道理

作者: ltzhanglei0080    時間: 2020-6-21 09:06

未熔合，，，，，

作者: 港城男神    時間: 2020-7-29 19:59

從圖片來看是未熔合。

作者: ly147    時間: 2020-8-28 09:01

根據前幾幅圖看是根部未熔合

作者: 阿布大大    時間: 2020-12-30 10:18

未熔未焊透都行啊反正要返修，但是感覺是未熔

作者: 曹平    時間: 2021-1-13 19:13

學習了，希望多發類似片子，感謝！！

作者: 18796079687    時間: 2021-2-14 21:33

根部未焊透

作者: 18122053691    時間: 2021-3-9 15:07

根部未焊透

作者: 1003089604    時間: 2021-3-9 16:52

推測未熔合或內凹，未熔合和未焊透我一般用邊緣線來區分。



作者: 杜東升    時間: 2021-3-12 10:43

應該根部為融合

作者: 守墨    時間: 2022-2-9 14:21

二者性質相近 有時候二者皆有 傻傻分不清

作者: 糯米飯    時間: 2022-6-2 14:49

1-2張是未焊透，其他有內凹未熔

作者: yonglan0225    時間: 2022-6-17 08:36

未焊透



作者: 西風逐月    時間: 2022-11-19 09:13

根部未熔合

作者: 毛洪菲    時間: 2023-4-12 15:37

從第二張開口度來看  應該是未焊透

作者: juxiaofeng    時間: 2023-4-14 16:18

有點模糊

作者: anyinliang    時間: 2023-4-20 17:29


          skyperson 發表于 2019-11-1 10:39

未焊透應出現在焊縫的中間，一條細線。未熔合是一個面狀的缺陷，面積比較大。所提供的照片不清楚，但不管是 ...


層間未熔合也有條狀的，像一條線一樣



作者: 紅色楓葉    時間: 2023-4-20 21:17

未焊透

作者: ahhj888    時間: 2023-11-30 20:11

應該是未熔合








          歡迎光臨 遠東無損檢測資訊網 (http://m.jinlidl.com/)

Powered by Discuz! X3.5
