標題: 發幾張不銹鋼X-射線的底片照片(不是衍射，錯誤引導，抱歉) [打印本頁]



作者: wjjxuey    時間: 2016-5-13 14:14

標題: 發幾張不銹鋼X-射線的底片照片(不是衍射，錯誤引導，抱歉)
           本帖最后由 wjjxuey 于 2020-12-27 14:14 編輯

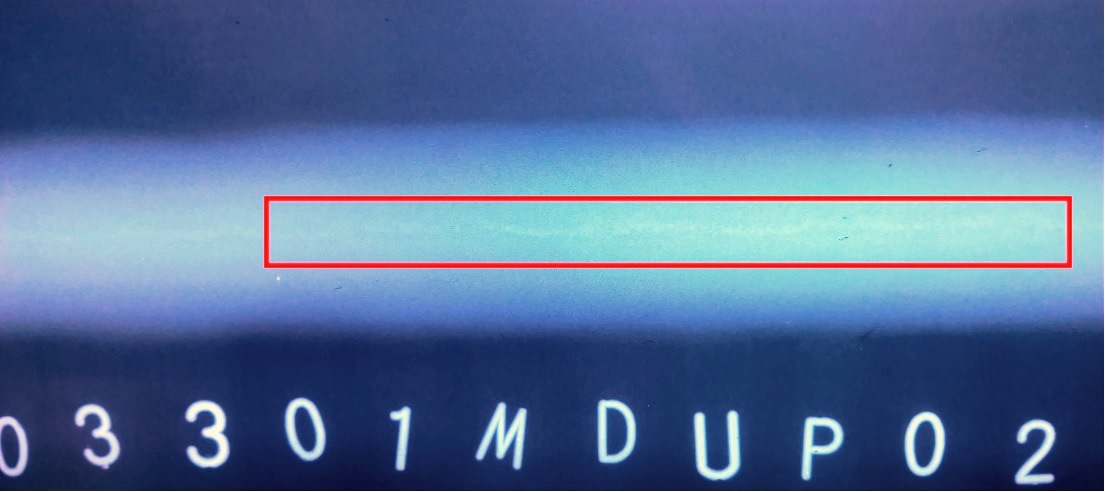

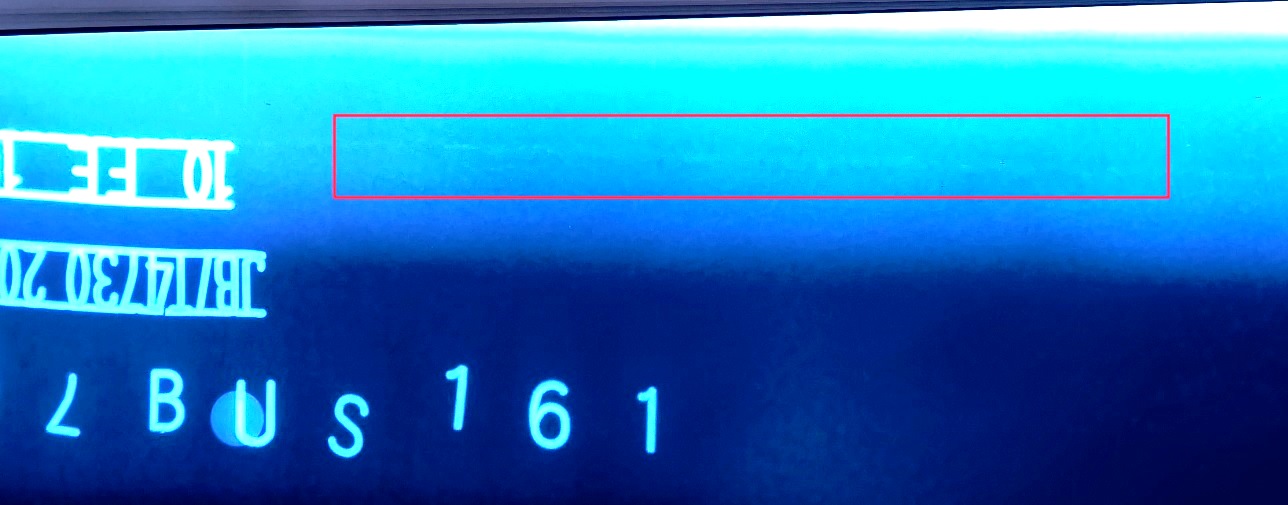

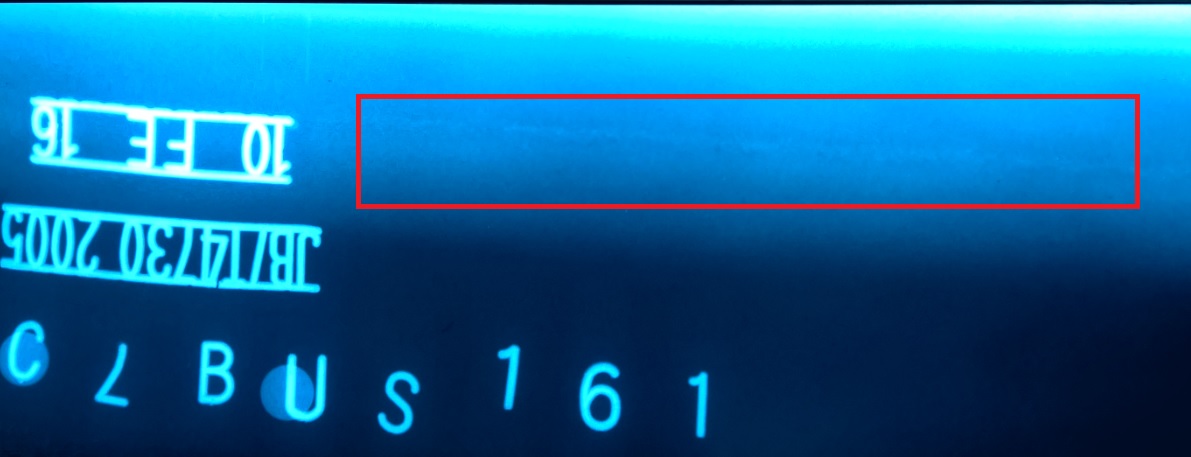

補充：中間的白色條帶，經分析是重合金元素在熔池凝固的偏析，由于密度比較大，所以在透照里顯示為白色的條帶。



照片的白平衡沒調好，大家將就看吧。。。具體的參數沒記錄。。。



















統一說明一下相關情況：

1. 材料日本新日鐵S2205雙相不銹鋼（S31803），16mm;

2. 焊接方法：埋弧自動焊

3. 焊絲牌號：AVASTA SA2209，直徑3.2mm;

4. 焊劑： AVASTA FLUX 805

5. 補充現場照片：



[attach]12073[/attach]









作者: MENG    時間: 2016-5-14 22:14

能給一下材質、壁厚和管電壓?jiǎn)幔x謝。

作者: 強天鵬    時間: 2016-5-20 14:23

我的看法，不是衍射！

作者: 阿黃    時間: 2016-5-22 13:49

我以前見過的洐射是黑影啊!(怎麼是白色呢?)

彎彎曲曲一條不清晰的黑線在焊縫中心位置。

作者: wjjxuey    時間: 2016-5-23 15:50


          強天鵬 發表于 2016-5-20 14:23

我的看法，不是衍射！


請教強總，焊縫上表面未見異常。。。自動焊。。。不銹鋼雙相鋼，請問一般是什么原因造成的？謝謝

作者: wjjxuey    時間: 2016-5-23 15:57


          阿黃 發表于 2016-5-22 13:49

我以前見過的洐射是黑影啊!(怎麼是白色呢?)

彎彎曲曲一條不清晰的黑線在焊縫中心位置。 ...


對的，我理解錯了。。。衍射會造成某些方向上的射線增強，應該是黑線。。。多謝強總及阿黃指正，對于造成的誤導抱歉了！

作者: 橙子    時間: 2016-5-24 07:48

衍射斑紋一般由于晶粒粗大，其尺寸與X射波長相當時易產生。在某個部位透過X射線加強了，也在某個部位減弱了。增強的部位在底片上為黑色影像，減弱的地方就為白色影像。

出現黑色衍射條紋或白色條紋與整條焊縫晶粒分布有關。

作者: MENG    時間: 2016-5-25 02:21

請問如何消除衍射斑紋，提高還是降低管電壓。



謝謝

作者: 強天鵬    時間: 2016-5-29 21:51

請告知：

不銹鋼工件的牌號和化學成分？所用焊條牌號和化學成分？

打底焊了嗎？如果有打底，所用焊絲的牌號和化學成分？

我認為應該是合金元素分布不均勻造成的。白色影像應該是鎳元素富集造成。

從白條形狀看：很像鎳基焊絲打底，形成鎳元素在焊縫根部富集，最終形成白條影像。



作者: jxtjndt    時間: 2016-5-31 12:04

http://m.jinlidl.com/forum.php? ... 7491&highlight=鋁焊縫



作者: wjjxuey    時間: 2016-6-2 13:09


          強天鵬 發表于 2016-5-29 21:51

請告知：

不銹鋼工件的牌號和化學成分？所用焊條牌號和化學成分？

打底焊了嗎？如果有打底，所用焊絲的牌號 ...


2205材料，焊絲牌號：AVESTA 209PW

作者: wjjxuey    時間: 2016-6-7 14:46


          強天鵬 發表于 2016-5-29 21:51

請告知：

不銹鋼工件的牌號和化學成分？所用焊條牌號和化學成分？

打底焊了嗎？如果有打底，所用焊絲的牌號 ...


已經在主貼回復了。。。

作者: 可惡的逆風    時間: 2016-7-5 16:20

學習了，這種底片很珍貴

作者: zj1978427    時間: 2016-12-15 16:29

焊縫根部余高過高，有氧化現象

作者: zj1978427    時間: 2017-7-26 09:05


          強天鵬 發表于 2016-5-29 21:51

請告知：

不銹鋼工件的牌號和化學成分？所用焊條牌號和化學成分？

打底焊了嗎？如果有打底，所用焊絲的牌號 ...


強烈支持！
