          遠東無損檢測資訊網

標題: 不銹鋼超聲檢測 [打印本頁]



作者: N-D-E    時間: 2015-12-11 17:14

標題: 不銹鋼超聲檢測
          最近用超聲縱波探頭檢測了一臺不銹鋼設備的環焊縫，檢測之前，用不銹鋼IA標準試塊做了聲速和前延校準， 并采用相同焊接工藝制作了對比試塊，有2個地方有異常波高出現，請幫忙看看，推理一下什么缺陷的可能性比較大。該設備壁厚55mm,材料316L，氬弧焊打底，手工電弧焊蓋帽。謝謝！

作者: N-D-E    時間: 2015-12-11 17:15

該設備操作溫度300攝氏度，壓力130Bar， 介質含有堿性物質的廢液。謝謝！

作者: 150133733    時間: 2015-12-12 13:46

這個應該是缺陷波，不知道是否超標，缺陷應該在根部也就是所謂的氬弧焊打底面。

作者: 亞青    時間: 2015-12-12 20:38

氬弧焊之后，第一道填充焊產生的缺陷，看長度多少？

作者: 那一刻    時間: 2015-12-13 09:05

 本帖最后由 那一刻 于 2016-1-7 05:52 編輯



學習了！

作者: yanyingjuanli    時間: 2015-12-13 15:39

采用對比試塊發現有不同的回波，基本上可以確定是缺陷了。至于是否合格，還是需要對比試塊來比較

作者: luolang1314    時間: 2015-12-13 16:39

縱波雙晶斜探頭，還是單晶斜探頭？

DAC曲線沒看到嘛？缺陷當量及長度多少？按什么標準評定？

作者: 缺欠    時間: 2015-12-13 20:53

 本帖最后由 缺欠 于 2015-12-13 21:14 編輯



朋友你好！我判斷是基于你第1附圖的探頭位置（探頭工作面長30毫米左右，探頭最前端距焊縫中心18毫米左右）縱波雙晶斜探頭45度角；第2附圖信號（深度50毫米，深程71毫米，水平36毫米）。判斷你所檢測到的是焊縫底部回波，不是缺欠波，放心，其他的位置你也會而爾碰到的。

補充一點，下次使用縱波斜探頭請使用進口儀器，那樣你可以做曲線，你現在所用儀器是做不出曲線的（指各個長橫孔水平，聲程，深度是不匹配）。





作者: 子善    時間: 2015-12-14 22:15


          缺欠 發表于 2015-12-13 20:53

朋友你好！我判斷是基于你第1附圖的探頭位置（探頭工作面長30毫米左右，探頭最前端距焊縫中心18毫米左右） ...


哪款進口探傷儀可以做曲線呢？



作者: 150133733    時間: 2015-12-15 12:29

這款設備應該是武漢中科漢威的探傷儀，至少用兩種不同的角度去探（45度，60度），也不知道執行什么標準，國內的一般要做DAC，國外的有些標準不需要做。

作者: 唐旭亮    時間: 2015-12-15 15:45

怎么沒有DAC曲線呢？

作者: 缺欠    時間: 2015-12-15 16:34


          子善 發表于 2015-12-14 22:15

哪款進口探傷儀可以做曲線呢？


我用以色列的isonic的能調，具體哪些儀器，你要去動手測試。



作者: 子善    時間: 2015-12-15 20:00

 本帖最后由 子善 于 2015-12-15 20:03 編輯


          缺欠 發表于 2015-12-13 20:53

朋友你好！我判斷是基于你第1附圖的探頭位置（探頭工作面長30毫米左右，探頭最前端距焊縫中心18毫米左右） ...


請問  1：“（探頭工作面長30毫米左右，探頭最前端距焊縫中心18毫米左右）縱波雙晶斜探頭45度角”  您是怎么看出來的？

       2： 從哪里看出是縱波斜探頭？

謝謝哈



作者: 缺欠    時間: 2015-12-15 22:40


          子善 發表于 2015-12-15 20:00

請問  1：“（探頭工作面長30毫米左右，探頭最前端距焊縫中心18毫米左右）縱波雙晶斜探頭45度角”  您是怎 ...


先回答2：樓主原話-最近用超聲縱波探頭檢測了一臺不銹鋼設備的環焊縫（我想大家都能得到是縱波斜探頭）

回答1：從附圖1中能看到探頭大概的樣子，我也有類似的探頭測得工作邊30毫米左右，檢測到信號波的位置停在焊縫焊趾邊2毫米左右；焊縫的蓋帽與探頭工作邊差不多長度30毫米左右（30的一半是15毫米焊縫中心），加上1-2毫米余量，加上前面的2毫米。

也可以參考《壓力容器焊接手冊（ASME規范）》內的第17頁環向接頭焊縫坡口代號（圖在第18頁）外徑小于75毫米中T＞20毫米（焊縫坡口代號BVV,BU)等，用此法制圖也可得到28-35毫米寬度的蓋帽。

運用上述此制圖方法后即能得到是45度角。

如果你學習過不銹鋼檢測并自己動手做過探傷，就可以知道附圖2中的信號是焊縫本側底面回波。

個人觀點，僅供參考。





作者: 子善    時間: 2015-12-16 19:07

熟能生巧，研究到極致了

作者: N-D-E    時間: 2015-12-17 11:18


          缺欠 發表于 2015-12-15 22:40

先回答2：樓主原話-最近用超聲縱波探頭檢測了一臺不銹鋼設備的環焊縫（我想大家都能得到是縱波斜探頭）

回 ...


您好，還有一個條件我沒有說明， 由于塔里要裝內件，所以焊縫余高是經打磨，并與母材齊平的。

作者: 缺欠    時間: 2015-12-17 17:00

 本帖最后由 缺欠 于 2015-12-17 17:06 編輯


          N-D-E 發表于 2015-12-17 11:18

您好，還有一個條件我沒有說明， 由于塔里要裝內件，所以焊縫余高是經打磨，并與母材齊平的。 ...


在圖1中已看到基本打磨齊平。附圖1的探頭所在位置是否在附圖2上的信號顯示？



作者: N-D-E    時間: 2015-12-18 12:56


          缺欠 發表于 2015-12-17 17:00

在圖1中已看到基本打磨齊平。附圖1的探頭所在位置是否在附圖2上的信號顯示？

 ...


我指的是焊縫根部焊縫余高被磨平。

作者: 檢驗計劃    時間: 2015-12-18 13:19


          缺欠 發表于 2015-12-15 22:40

先回答2：樓主原話-最近用超聲縱波探頭檢測了一臺不銹鋼設備的環焊縫（我想大家都能得到是縱波斜探頭）

回 ...


學習了。

作者: 檢驗計劃    時間: 2015-12-18 13:21

樓主你好，長度有多少嘛？整個一圈嗎？

作者: N-D-E    時間: 2015-12-18 16:24


          檢驗計劃 發表于 2015-12-18 13:21

樓主你好，長度有多少嘛？整個一圈嗎？


整圈發現2處，間隔大概300mm, 長度分別為35mm和20mm.

作者: 缺欠    時間: 2015-12-18 22:30


          N-D-E 發表于 2015-12-18 12:56

我指的是焊縫根部焊縫余高被磨平。


焊縫根部磨平的話最好是雙面雙側檢測，這樣不容易漏檢。順便你用手指沾油在焊縫根部中心偏探頭本側按壓一下，附圖2的信號波是有變化的。



作者: 阿黃    時間: 2015-12-19 08:04

可否給個1:1的焊縫坡口圖看看?

作者: N-D-E    時間: 2015-12-23 12:51


          缺欠 發表于 2015-12-18 22:30

焊縫根部磨平的話最好是雙面雙側檢測，這樣不容易漏檢。順便你用手指沾油在焊縫根部中心偏探頭本側按壓一 ...





發現異常之后，我們建議焊縫內表面PT檢測，可內件拿不出來，無法內部檢測。 與該容器連接的管道焊縫熱影響區曾多處出現過應力腐蝕開裂。

作者: N-D-E    時間: 2015-12-23 13:01


          阿黃 發表于 2015-12-19 08:04

可否給個1:1的焊縫坡口圖看看?


還需要什么，請發信息給我，謝謝！

作者: N-D-E    時間: 2015-12-23 13:03


          阿黃 發表于 2015-12-19 08:04

可否給個1:1的焊縫坡口圖看看?


有316L內襯層的為法蘭側。

作者: 缺欠    時間: 2015-12-23 17:00

 本帖最后由 缺欠 于 2015-12-23 17:01 編輯


          N-D-E 發表于 2015-12-23 12:51

發現異常之后，我們建議焊縫內表面PT檢測，可內件拿不出來，無法內部檢測。 與該容器連接的管道焊縫熱影 ...


看到坡口有出入；異種鋼焊接，有堆焊層及預堆層，在有堆焊層內外側掃查非相關顯示信號較多。你附圖1，2上應該不是缺欠信號。還有你咨詢一下給你坡口圖的師傅，附圖3中坡口圖上的內外壁是否標錯。



作者: 阿黃    時間: 2015-12-24 06:12


          N-D-E 發表于 2015-12-23 13:03

有316L內襯層的為法蘭側。


你可以用直探頭在你懷疑有缺陷回波的位置焊縫表面再確認下(有需要時將這段焊縫表面打磨平)。

如果是缺陷直探頭也應該可以發現。





作者: luolang1314    時間: 2015-12-24 14:58

 本帖最后由 luolang1314 于 2015-12-24 20:50 編輯



根據坡口圖示及超聲波形圖，該顯示可能為異種材料組織產生的回波。

根據實物圖，缺陷處于碳鋼側焊縫邊緣附近，如果焊縫余高能磨平的話，用小晶片直探頭在焊縫上復驗一下。還是比較有效的。

由于缺少驗收標準及DAC當量信息，單依靠波形定性較為困難的。

另外，外什么采用單晶縱波斜探頭呢？這個情況一般用雙晶縱波斜探頭較為合適。信噪比會進一步提升。

不管國內設備還是國外設備，做DAC曲線是沒有問題的。與普通碳鋼、橫波斜探頭一樣可以做曲線。只不過需要用專用奧氏體不銹鋼試塊校聲速及在對應材料的對比試塊上制作DAC曲線。PS： 根據筆者在316母材對比試塊上縱波雙晶斜探頭測試結果，材料噪聲約在f2-19.1dB水平上，而單晶縱波信噪比一般比雙晶縱波還要低一些。

樓主的信號相對附近的噪聲約高15.1dB，簡單換算到f2長橫孔當量約在f2-4dB 水平上，如果按國標NB/T 47013.3-2015定量線為f2+0dB ，評定區f2-6dB ，而在一區，最大允許長度為40mm，若不是未熔合、裂紋之類的缺陷，是可以判定為合格的。





作者: N-D-E    時間: 2015-12-24 17:09


          缺欠 發表于 2015-12-23 17:00

看到坡口有出入；異種鋼焊接，有堆焊層及預堆層，在有堆焊層內外側掃查非相關顯示信號較多。你附圖1，2上 ...


有內襯層的為內壁。謝謝。沒注意這個問題。

作者: N-D-E    時間: 2015-12-24 17:13


          阿黃 發表于 2015-12-24 06:12

你可以用直探頭在你懷疑有缺陷回波的位置焊縫表面再確認下(有需要時將這段焊縫表面打磨平)。

如果是缺陷 ...


嗯，用直探頭可以一試，不過我們沒買直探頭。有一個問題是用直探頭的話，按照現在信號顯示的地方，需把焊縫磨平。還有就是在實驗室，我們的測厚儀可測316不銹鋼試塊150mm. 可用到該設備通體上測厚時，竟沒有讀數。

作者: N-D-E    時間: 2015-12-24 17:20

圖中紅色方框內的焊縫為檢測的焊縫，有法蘭的一面是內襯層。所以只能在一側檢測，即下端。

作者: luolang1314    時間: 2015-12-24 17:40


          N-D-E 發表于 2015-12-24 17:13

嗯，用直探頭可以一試，不過我們沒買直探頭。有一個問題是用直探頭的話，按照現在信號顯示的地方，需把焊 ...


測試晶粒粗大的奧氏體不銹鋼需要采用低頻單晶直探頭。頻率最好不要超過2M或2.5M。



作者: 缺欠    時間: 2015-12-24 18:09

朋友你好！再咨詢個事，你所用的探頭晶片是園的還是方的？



作者: 阿黃    時間: 2015-12-24 19:39


          N-D-E 發表于 2015-12-24 17:13

嗯，用直探頭可以一試，不過我們沒買直探頭。有一個問題是用直探頭的話，按照現在信號顯示的地方，需把焊 ...


做超聲波焊縫檢測怎麼可以沒有直探頭呢?



作者: luolang1314    時間: 2015-12-25 09:11


          阿黃 發表于 2015-12-24 19:39

做超聲波焊縫檢測怎麼可以沒有直探頭呢?


很多做焊縫超聲的人都不知道直探頭在焊縫超聲檢測中應該怎么用呢！

認為，只要鋼板或鍛件才會用到直探頭。所以ASME要求焊縫檢測必須使用直探頭檢測聲束經過區域的鄰近母材；國標C級檢測，同樣要求直探頭在鄰近母材及需要時在焊縫上進行檢測。從實際情況講，還是缺少焊縫檢測直探頭參與評定的案例及使用經驗的。

阿黃是否有這方面的案例或經驗?zāi)兀磕芊裉峁┮幌拢┐蠹覍W(xué)習學習呢？



作者: N-D-E    時間: 2015-12-25 11:20

 本帖最后由 N-D-E 于 2015-12-25 11:27 編輯


          阿黃 發表于 2015-12-24 19:39

做超聲波焊縫檢測怎麼可以沒有直探頭呢?





我們是用戶，不是檢測公司。設備配置沒那么專業，接下來準備買幾個直探頭。上次買幾個縱波斜探頭費了我一上午的時間和老板解釋。我們對一些法規檢驗沒檢測到而我們認為有必要的地方，我們先自己做一下。 這臺設備特檢院只是外表面PT檢測。所以很想聽各位專家的意見。

作者: N-D-E    時間: 2015-12-25 11:22


          缺欠 發表于 2015-12-24 18:09

朋友你好！再咨詢個事，你所用的探頭晶片是園的還是方的？


我不經常用，沒印象了，今天沒上班，下禮拜回去拍個照片給您。謝謝！

作者: luolang1314    時間: 2015-12-25 11:33

異種鋼焊接，特別是奧氏體不銹鋼和碳鋼焊接本身就是超聲檢測的難題，故從探頭檢測儀器、對比試塊、檢測規程及工藝、驗收、操作人員資質都需要嚴格控制。

如果是自檢，也需要提前制訂檢測目的、工藝規程及相關程序的。希望提供更為詳細的信息，才能有助于檢測目的的實現。

作者: N-D-E    時間: 2015-12-25 11:38


          luolang1314 發表于 2015-12-25 11:33

異種鋼焊接，特別是奧氏體不銹鋼和碳鋼焊接本身就是超聲檢測的難題，故從探頭檢測儀器、對比試塊、檢測規程 ...





是的，我們自檢完全按照J(rèn)B/T4730，檢測之前做了316焊縫對比試塊，不銹鋼IA標準試塊。定位應該沒問題。

作者: luolang1314    時間: 2015-12-25 13:12

4730附錄不能覆蓋你們這次的檢測。附錄N的厚度范圍為10-50mm。你們可能需要參照NB/T 47013.3相關附錄執行。

另外，沒有制作DAC曲線嗎？難道按照模擬機的定量方法進行評定？

316焊縫對比試塊是異種鋼焊接的嗎？奧氏體不銹鋼焊縫檢測，定位誤差并不是特別大。關鍵是定量和定性。

定量與探頭儀器、對比試塊關系較大。定性需要參照EN相關標準進行。這個比較困難。單晶縱波斜探頭是國產，還是進口的？

作者: 缺欠    時間: 2015-12-25 14:29

 本帖最后由 缺欠 于 2015-12-25 14:47 編輯


          N-D-E 發表于 2015-12-25 11:22

我不經常用，沒印象了，今天沒上班，下禮拜回去拍個照片給您。謝謝！


要是有機玻璃有磨損看不清楚是方或圓的話，請?jiān)谟袡C(jī)玻璃外加點機油就能看清了。朋友另外給你點建議：關于不銹鋼缺欠定位，在母材中定位誤差不大，在粗晶焊縫中間的聲程，水平，深度誤差還是挺大的（不銹鋼厚板時）。就像醫學超聲波一樣，聲束在不銹鋼內有兩種不一樣的聲速（差值很大）。你可以查看我以前發的不銹鋼側面金相圖。

還有我粗心一點：探頭是單晶。我這里有kk及ge的縱波單晶斜探頭。如前面發的照片所示。



作者: 缺欠    時間: 2015-12-25 17:23


          luolang1314 發表于 2015-12-24 14:58

根據坡口圖示及超聲波形圖，該顯示可能為異種材料組織產生的回波。

根據實物圖，缺陷處于碳鋼側焊縫邊緣附 ...


版主你好！縱波雙晶探頭線進口的非常難買到，我們都等了大半年都沒貨。探頭倒是不成問題。



作者: 阿黃    時間: 2015-12-25 19:26

 本帖最后由 阿黃 于 2015-12-25 19:30 編輯


          luolang1314 發表于 2015-12-25 09:11

很多做焊縫超聲的人都不知道直探頭在焊縫超聲檢測中應該怎么用呢！

認為，只要鋼板或鍛件才會用到直探頭 ...


好吧! 等我做個PPT演示文檔供大家分享下直探頭在焊縫檢測中的作用。

作者: luolang1314    時間: 2015-12-25 19:51


          缺欠 發表于 2015-12-25 17:23

版主你好！縱波雙晶探頭線進口的非常難買到，我們都等了大半年都沒貨。探頭倒是不成問題。

 ...


是的，縱波雙晶探頭線比較嬌貴。我曾經用TOFD高頻線代替，效果還可以。但是，一組線好幾千塊，都能趕上一個探頭的價格了。



作者: 缺欠    時間: 2015-12-25 20:48

 本帖最后由 缺欠 于 2015-12-25 20:51 編輯


          luolang1314 發表于 2015-12-25 19:51

是的，縱波雙晶探頭線比較嬌貴。我曾經用TOFD高頻線代替，效果還可以。但是，一組線好幾千塊，都能趕上一 ...


TOFD的線我們有，1根通用，另一根是特殊線接口，版主是否用過此線；供貨商說沒貨。版主推薦是什么品牌的國產雙晶探頭？在此先謝過。



作者: 缺欠    時間: 2015-12-25 23:11

 本帖最后由 缺欠 于 2015-12-25 23:22 編輯


          N-D-E 發表于 2015-12-23 13:01

還需要什么，請發信息給我，謝謝！


法蘭側的母材斜坡1:5的話檢測時盡量在20MnMo側檢測，用縱波斜探頭（36度和45度）檢測整個環縫，原因是這邊應力比316l 側應力大，這側的外壁比內壁應力也要大，所以整個檢測過程重點（探頭位置）是低合金鋼側內壁45度，低合金鋼側外壁36度；316l側內壁45度，316l側外壁45度。參考《異種鋼材料焊接》。個人見解，僅供參考



作者: luolang1314    時間: 2015-12-26 07:32


          缺欠 發表于 2015-12-25 20:48

TOFD的線我們有，1根通用，另一根是特殊線接口，版主是否用過此線；供貨商說沒貨。版主推薦是什么品牌的國 ...


我前期測試了一家河北奧索的縱波雙晶斜探頭，在N08810 對比試塊上62mm深 f2孔信噪比達18.7dB，信號周期3周，比一家國內探頭信噪比高，而且信號周期提高了一周。同時，母材DAC和焊縫DAC相差小于10dB。這家探頭廠是給核電廠商供貨的，目前規模不大，處于發展期。可以考慮試用一下。

我做過完整的測試對比實驗，包括校準、信噪比測試、DAC曲線特性，及模擬缺陷檢出等實驗。效果還可以。



作者: N-D-E    時間: 2015-12-26 10:00


          luolang1314 發表于 2015-12-25 13:12

4730附錄不能覆蓋你們這次的檢測。附錄N的厚度范圍為10-50mm。你們可能需要參照NB/T 47013.3相關附錄執行。 ...


探頭來自GE。沒有做DAC曲線，只是在模擬試塊上焊縫不同深度制作幾個φ2的平底孔。請問最新NB/T的標準和JBT4730-2005對這塊規定有什么差別嗎？

作者: N-D-E    時間: 2015-12-26 10:05


          缺欠 發表于 2015-12-25 23:11

法蘭側的母材斜坡1:5的話檢測時盡量在20MnMo側檢測，用縱波斜探頭（36度和45度）檢測整個環縫，原因是這邊 ...


現在的缺陷信號顯示位置在應力較大側（碳鋼+SS），熱影響區。法蘭有個斜坡，也能測？

作者: N-D-E    時間: 2015-12-26 10:07

 本帖最后由 luolang1314 于 2015-12-28 14:22 編輯


          luolang1314 發表于 2015-12-26 07:32

我前期測試了一家河北奧索的縱波雙晶斜探頭，在N08810 對比試塊上62mm深 f2孔信噪比達18.7dB，信號周期3 ...


這家探頭供應商的聯系方式有嗎？

作者: 缺欠    時間: 2015-12-26 11:52


          luolang1314 發表于 2015-12-26 07:32

我前期測試了一家河北奧索的縱波雙晶斜探頭，在N08810 對比試塊上62mm深 f2孔信噪比達18.7dB，信號周期3 ...

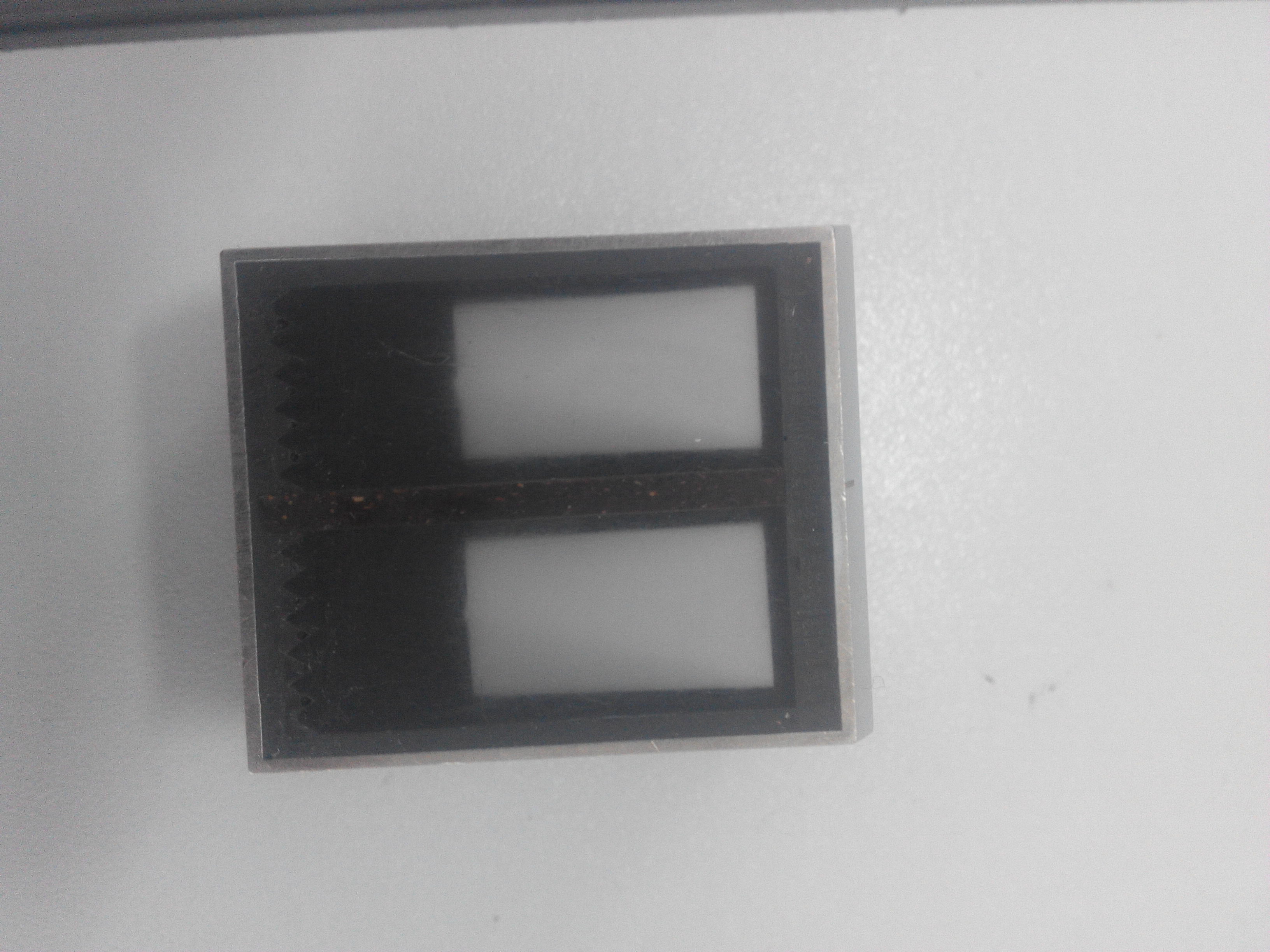

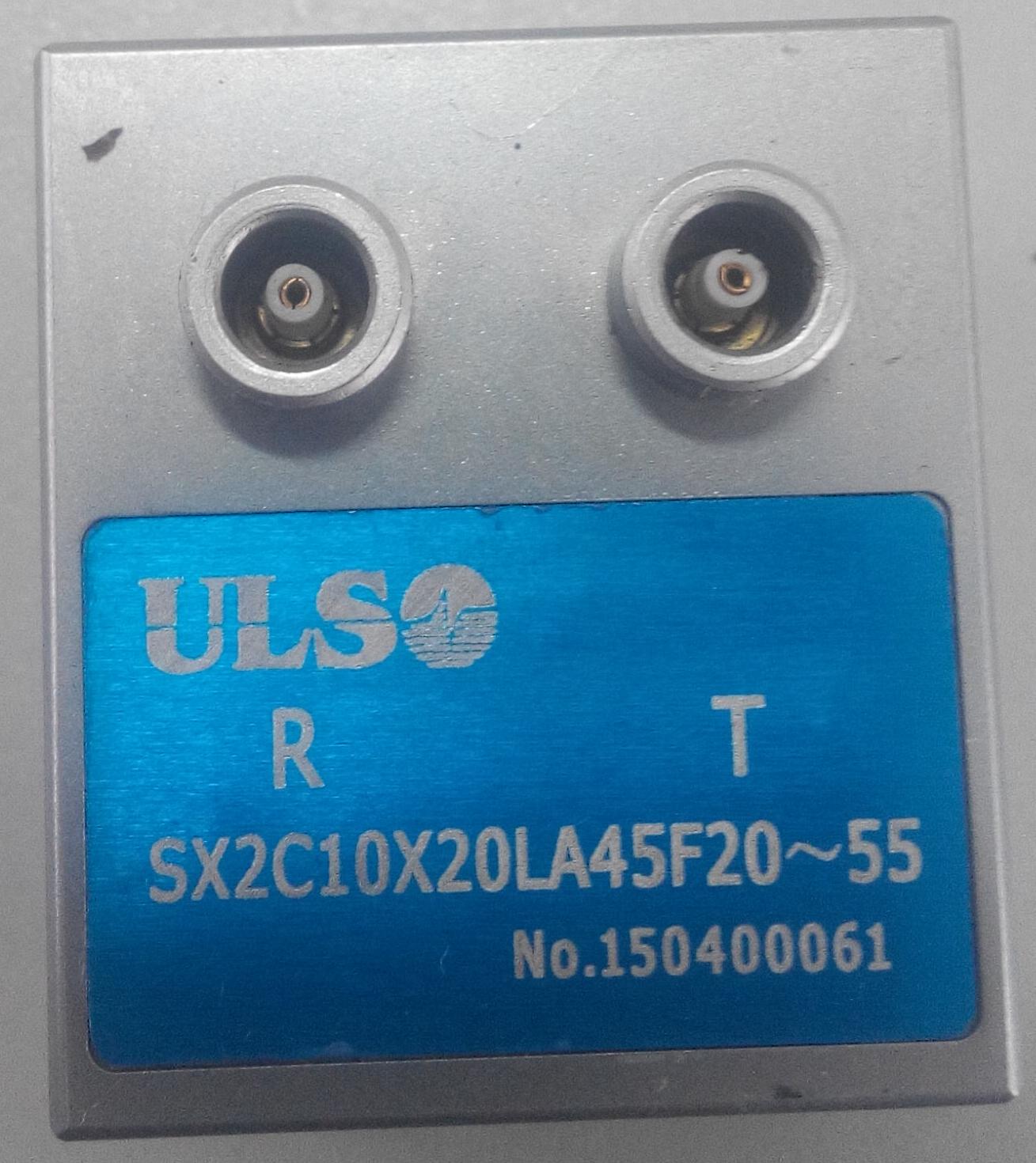

版主方便的話貼張近照片，能看清探頭標牌。最好也能看清斜鍥。



作者: 缺欠    時間: 2015-12-26 11:54

 本帖最后由 缺欠 于 2015-12-26 11:56 編輯


          N-D-E 發表于 2015-12-26 10:05

現在的缺陷信號顯示位置在應力較大側（碳鋼+SS），熱影響區。法蘭有個斜坡，也能測？ ...


不一定哦。有沒有焊接坡口的線能量要求。

作者: luolang1314    時間: 2015-12-26 14:13

 本帖最后由 luolang1314 于 2015-12-29 13:07 編輯


          缺欠 發表于 2015-12-26 11:52

版主方便的話貼張近照片，能看清探頭標牌。最好也能看清斜鍥。








作者: luolang1314    時間: 2015-12-26 16:08


          N-D-E 發表于 2015-12-26 10:00

探頭來自GE。沒有做DAC曲線，只是在模擬試塊上焊縫不同深度制作幾個φ2的平底孔。請問最新NB/T的標準和JB ...


怎么對比試塊采用平底孔的型式呢？這不符合國標標準規范吧？一般是采用f2側孔,長通孔吧？



作者: N-D-E    時間: 2015-12-26 16:16


          luolang1314 發表于 2015-12-26 16:08

怎么對比試塊采用平底孔的型式呢？這不符合國標標準規范吧？一般是采用f2側孔,長通孔吧？

 ...


寫錯了，是Side hole.

作者: 缺欠    時間: 2015-12-26 21:20


          luolang1314 發表于 2015-12-26 14:13


謝謝版主照片，類似的探頭有好像接觸面是個問題，在平板上可以，在環形工件上用有難度。不知是否有好的方法解決耦合問題。



作者: 缺欠    時間: 2015-12-27 12:16

 本帖最后由 缺欠 于 2015-12-27 12:20 編輯


          缺欠 發表于 2015-12-26 21:20

謝謝版主照片，類似的探頭有好像接觸面是個問題，在平板上可以，在環形工件上用有難度。不知是否有好的方 ...


做過相類似的精磨，結果聚焦變了；很矛盾，用時接觸面耦合與聚焦改變的問題總是相矛盾，進口雙晶探頭的接觸面13毫米，另外2個國內雙晶探頭的接觸面的分別是35毫米，45毫米。在試塊上調試也不方便。見附圖。



作者: wjjxuey    時間: 2015-12-30 12:34


          缺欠 發表于 2015-12-27 12:16

做過相類似的精磨，結果聚焦變了；很矛盾，用時接觸面耦合與聚焦改變的問題總是相矛盾，進口雙晶探頭的接 ...


晶片尺寸不一樣吧。。。

作者: 檢驗計劃    時間: 2015-12-30 15:53


          阿黃 發表于 2015-12-24 06:12

你可以用直探頭在你懷疑有缺陷回波的位置焊縫表面再確認下(有需要時將這段焊縫表面打磨平)。

如果是缺陷 ...


黃老您好：如果是裂紋能發現嗎？

作者: 阿黃    時間: 2015-12-30 16:23


          檢驗計劃 發表于 2015-12-30 15:53

黃老您好：如果是裂紋能發現嗎？


這要看裂紋的方向是否與聲束垂直，斜探頭也樣啊!



作者: 檢驗計劃    時間: 2015-12-30 16:34


          阿黃 發表于 2015-12-30 16:23

這要看裂紋的方向是否與聲束垂直，斜探頭也樣啊!


如果裂紋的方向是與直探頭方向平行，用單晶直探頭很難發現，除非高的靈敏度。這個板厚是55mm，推薦用雙晶直探頭。



作者: 檢驗計劃    時間: 2016-1-8 13:22


          檢驗計劃 發表于 2015-12-30 16:34

如果裂紋的方向是與直探頭方向平行，用單晶直探頭很難發現，除非高的靈敏度。這個板厚是55mm，推薦用雙晶 ...


有裂紋試塊嗎？用直探頭打一下，看看什么效果？

作者: 胡艷華    時間: 2016-1-8 16:31

學習了

作者: 楓林晚    時間: 2016-1-10 16:40

樓主這個是異種鋼焊接焊縫，探頭好像在316L側掃查，顯示深度在50.5mm，由于試塊和工件的傳聲性能或多或少存在差異，導致聲束在入射到焊縫組織中時，偏斜的程度很難完全一致，這就意味著在試塊上調節好的角度，在工件中實際上會偏大或者偏小，導致回波顯示深度與實際深度之間產生誤差。建議樓主用60度的縱波探頭試試或者用橫波45度的檢測對比下，從個人檢測奧氏體不銹鋼焊縫的經驗來看，應該是根部咬邊之類的外觀缺陷可能性較大。

作者: guoguo    時間: 2016-1-19 21:16

國產的也可以做曲線，我們做的NI9鋼，就是國產的漢威可以做出曲線的

作者: N-D-E    時間: 2016-1-20 16:05


          楓林晚 發表于 2016-1-10 16:40

樓主這個是異種鋼焊接焊縫，探頭好像在316L側掃查，顯示深度在50.5mm，由于試塊和工件的傳聲性能或多或少存 ...


下面圖片是該焊縫WPS要求，內部余高打磨到與母材齊平，應該不是咬邊之類的缺陷。

作者: 缺欠    時間: 2016-1-20 19:20

朋友這個設備是什么名稱？還有你用的晶片是方的還是圓的？謝謝



作者: N-D-E    時間: 2016-1-22 11:21


          缺欠 發表于 2016-1-20 19:20

朋友這個設備是什么名稱？還有你用的晶片是方的還是圓的？謝謝


廢氣吸收塔。 晶片是方的。

作者: 寒月孤星    時間: 2016-2-1 16:11

該設備壁厚55mm,我認為在探頭選擇上面用K1（45度）比較好。才材質來說，我認為是定頻探頭。你拍攝探頭所在的位置，好像在焊縫邊緣，有可能是熱影響區造成的，不見得是缺陷。

請各位大師再指點。

作者: N-D-E    時間: 2016-2-3 13:27


          寒月孤星 發表于 2016-2-1 16:11

該設備壁厚55mm,我認為在探頭選擇上面用K1（45度）比較好。才材質來說，我認為是定頻探頭。你拍攝探頭所在 ...


”熱影響區造成的，不見得是缺陷“，請問怎么理解？ 什么情況能造成有熱影響區有反射波呢？








          歡迎光臨 遠東無損檢測資訊網 (http://m.jinlidl.com/)

Powered by Discuz! X3.5
