国产国语对白一区二区三区,五月婷婷五月天,国产精品亚洲色婷婷99久久精品,神马不卡一区二区三级,亚洲V日韩V无码一区二区
,爱豆传媒AV片,亚洲日韩欧洲无码AV夜夜摸,狠狠色噜噜狠狠色综合久
遠(yuǎn)東無損檢測(cè)資訊網(wǎng)
標(biāo)題: 小徑管能做磁粉檢測(cè)嗎 [打印本頁]
作者: 星火 時(shí)間: 2012-5-21 19:28
標(biāo)題: 小徑管能做磁粉檢測(cè)嗎
本帖最后由 星火 于 2022-4-12 15:53 編輯
刪帖
作者: XINZ117 時(shí)間: 2012-5-21 21:25
可以，選擇合適的方法，比如直接通電法。
作者: 星火 時(shí)間: 2012-5-21 21:42
補(bǔ)充一下，用的是磁軛法檢測(cè)
作者: XINZ117 時(shí)間: 2012-5-21 21:52
星火 發(fā)表于 2012-5-21 21:42
補(bǔ)充一下，用的是磁軛法檢測(cè)
額。如果沒有其他設(shè)備的話，你可以用靈敏度試片測(cè)試下你的磁極間距 有沒有影響。按標(biāo)準(zhǔn)來講，線接觸的話，可能提升力會(huì)有影響。
作者: 星火 時(shí)間: 2012-5-21 22:11
謝謝您的答復(fù)。
作者: shuchunhe 時(shí)間: 2012-5-22 08:24
管徑小于75mm的管子,不是長(zhǎng)度。你可以按照長(zhǎng)度方向檢測(cè)，并按照磁軛檢測(cè)規(guī)范來檢測(cè)。沒有任何影響。
作者: 星火 時(shí)間: 2012-5-22 09:12
長(zhǎng)度方向是可以滿足的，不過橫向的磁化效果達(dá)不到啊。
作者: chw1117 時(shí)間: 2012-5-22 10:06
可以檢測(cè)
作者: 星火 時(shí)間: 2012-5-22 10:30
我想知道具體方法或者是解決方案，給船東個(gè)說法。
作者: 檢驗(yàn)計(jì)劃 時(shí)間: 2012-5-24 13:52
磁軛法檢測(cè),本人感覺不好做。可用中心導(dǎo)體法。
作者: WXH36 時(shí)間: 2012-5-24 14:26
應(yīng)該可以檢測(cè)，做提升力試塊和靈敏度試片測(cè)試
作者: 星火 時(shí)間: 2012-5-24 16:49
謝謝
{:soso_e183:}
作者: 冰水涼 時(shí)間: 2012-5-24 20:51
你在管子焊縫上延長(zhǎng)放一塊鋼板，就能滿足橫向缺陷檢測(cè)了
作者: 星火 時(shí)間: 2012-5-24 20:56
那磁力線是如何通過的不知道閣下是否考慮了，能否在缺陷處產(chǎn)生漏磁場(chǎng)？
作者: kerui521 時(shí)間: 2012-5-28 20:59
只要做好靈敏度試片，怎么做都可以吧。。有時(shí)候沒必要那么嚴(yán)格按照要求操作吧。
作者: 星火 時(shí)間: 2012-5-29 12:06
謝謝您的回答，我這是給船東作解釋，需要嚴(yán)謹(jǐn)
作者: 為人民服務(wù) 時(shí)間: 2012-5-30 22:51
學(xué)生不斷學(xué)習(xí)中
作者: 星火 時(shí)間: 2012-5-31 07:56
為人民服務(wù) 發(fā)表于 2012-5-30 22:51
學(xué)生不斷學(xué)習(xí)中
加油{:soso_e179:}
作者: 無損檢測(cè)技術(shù) 時(shí)間: 2012-6-2 12:52
管子太小，用磁軛法，估計(jì)靈敏度達(dá)不到
作者: 星火 時(shí)間: 2012-6-2 13:52
我也是這么認(rèn)為啊
作者: wjjxuey 時(shí)間: 2012-6-4 11:57
本帖最后由 wjjxuey 于 2013-12-12 20:04 編輯
抱歉，前面表述不準(zhǔn)確，現(xiàn)更正一下。
1. 對(duì)于管的軸向磁軛磁化
雖然管徑只有75，但是如果磁軛跨接在管半徑處，磁力線事實(shí)上沿管壁上部輸導(dǎo)的，磁極間距應(yīng)為3.14*75/2=117.75. 扣除25一邊應(yīng)該還有67.75有效磁化區(qū)（管周向）；
其他方法
2、管軸向縱向磁化
檢測(cè)周向缺陷，線圈法和磁軛法應(yīng)該是都可以，靈敏度驗(yàn)證；
3、管橫向磁化
檢測(cè)軸向缺陷，以中心導(dǎo)體法，軟電纜亦行，考慮到外表面檢測(cè)，建議以整流電實(shí)施檢測(cè)面。
作者: 星火 時(shí)間: 2012-6-4 13:56
謝謝您{:soso_e183:}
作者: 明明a 時(shí)間: 2012-6-4 14:33
管子兩端直接通電[attach]3076[/attach]
作者: xcb526 時(shí)間: 2012-6-4 21:09
單用磁軛法對(duì)75小徑管檢測(cè)的難點(diǎn)在于：每個(gè)磁軛周圍25mm左右的范圍很難檢出缺陷，所以小徑管的磁軛法檢查的有效性和可靠性比起對(duì)平板、大管的檢測(cè)要差很多；同時(shí)，由于曲率半徑小，磁軛與管件的接觸欠佳，靈敏度很難保證。
針對(duì)這種小徑管的檢測(cè)應(yīng)編制特殊的檢測(cè)工藝（如上各位所述），但最終應(yīng)保證靈敏度都能保證要求，才可實(shí)施批量檢測(cè)。
作者: 為人民服務(wù) 時(shí)間: 2012-6-4 22:09
冰水涼 發(fā)表于 2012-5-24 20:51
你在管子焊縫上延長(zhǎng)放一塊鋼板，就能滿足橫向缺陷檢測(cè)了
所謂的延長(zhǎng)是將管子串聯(lián)一個(gè)鋼塊嗎？
作者: 臥室逢龍 時(shí)間: 2012-8-5 10:37
{:soso_e149:}這個(gè)問題也困擾著我
作者: 星火 時(shí)間: 2012-8-5 11:04
xcb526 發(fā)表于 2012-6-4 21:09
單用磁軛法對(duì)75小徑管檢測(cè)的難點(diǎn)在于：每個(gè)磁軛周圍25mm左右的范圍很難檢出缺陷，所以小徑管的磁軛法檢查的 ...
謝謝{:soso_e183:}
作者: 石鑫東 時(shí)間: 2012-8-6 11:13
磁軛法靈敏度不好把握，不過只要靈敏度試片能顯示出來就行了，直接通電、焊接延長(zhǎng)板不方便，要是能做滲透，最省事了。
作者: 丁偉臣 時(shí)間: 2012-8-6 12:48
單根小徑管不可以采用磁軛法檢測(cè)縱向缺陷的！
作者: huodudongdao 時(shí)間: 2012-8-7 00:25
丁偉臣 發(fā)表于 2012-8-6 12:48
單根小徑管不可以采用磁軛法檢測(cè)縱向缺陷的！
為什么呢？單根不可以，難道批量可以？求解，謝謝
作者: ~Davi~ 時(shí)間: 2012-8-10 10:02
可以用馬蹄式探傷儀。建議采用固定式磁粉探傷機(jī)（床式機(jī)），可以一次性復(fù)合磁化（周向+縱向），自動(dòng)噴液，帶退磁功能PLC 控制。采用通電+線圈法，如內(nèi)表面要檢測(cè)，采用成本+線圈法。本人專業(yè)做磁粉探傷設(shè)備，可電話咨詢13921862184付先生。
作者: 明明a 時(shí)間: 2012-8-10 17:04
直接通電法
作者: lywen0417 時(shí)間: 2012-10-21 15:52
這個(gè)問題關(guān)鍵是磁粉檢測(cè)靈敏度夠不夠，而檢測(cè)靈敏度的方法是用靈敏度試片在現(xiàn)場(chǎng)測(cè)試，如達(dá)到靈敏度既可以，如達(dá)不到靈敏度即是否。
作者: 鐵牛7200 時(shí)間: 2012-10-22 06:24
小徑管對(duì)接焊縫磁粉檢測(cè)推薦用觸頭法。
作者: 姚穎 時(shí)間: 2012-10-23 15:44
可以呢我們考試的時(shí)候就用的
作者: 追風(fēng) 時(shí)間: 2013-10-31 14:42
這種情況應(yīng)首選pt檢測(cè)，一般108的管子以上才可以用mt
作者: 丁偉臣 時(shí)間: 2013-10-31 18:32
推薦采用支桿法！
作者: your0364 時(shí)間: 2013-12-7 11:31
線圈法或支桿法的檢測(cè)工藝怎么寫？誰有現(xiàn)成的？
作者: 福州張 時(shí)間: 2014-12-17 10:00
作者: 福州張 時(shí)間: 2014-12-17 10:03
丁工：首先，我不贊同您的觀點(diǎn)！
實(shí)踐才是檢驗(yàn)真理的唯一標(biāo)準(zhǔn)，任何理論性的東西都要經(jīng)過實(shí)踐的檢驗(yàn)！能不能做待通過實(shí)驗(yàn)來證明。
例如：φ57×3.5的小徑管上的縱向裂紋就可以檢測(cè)。

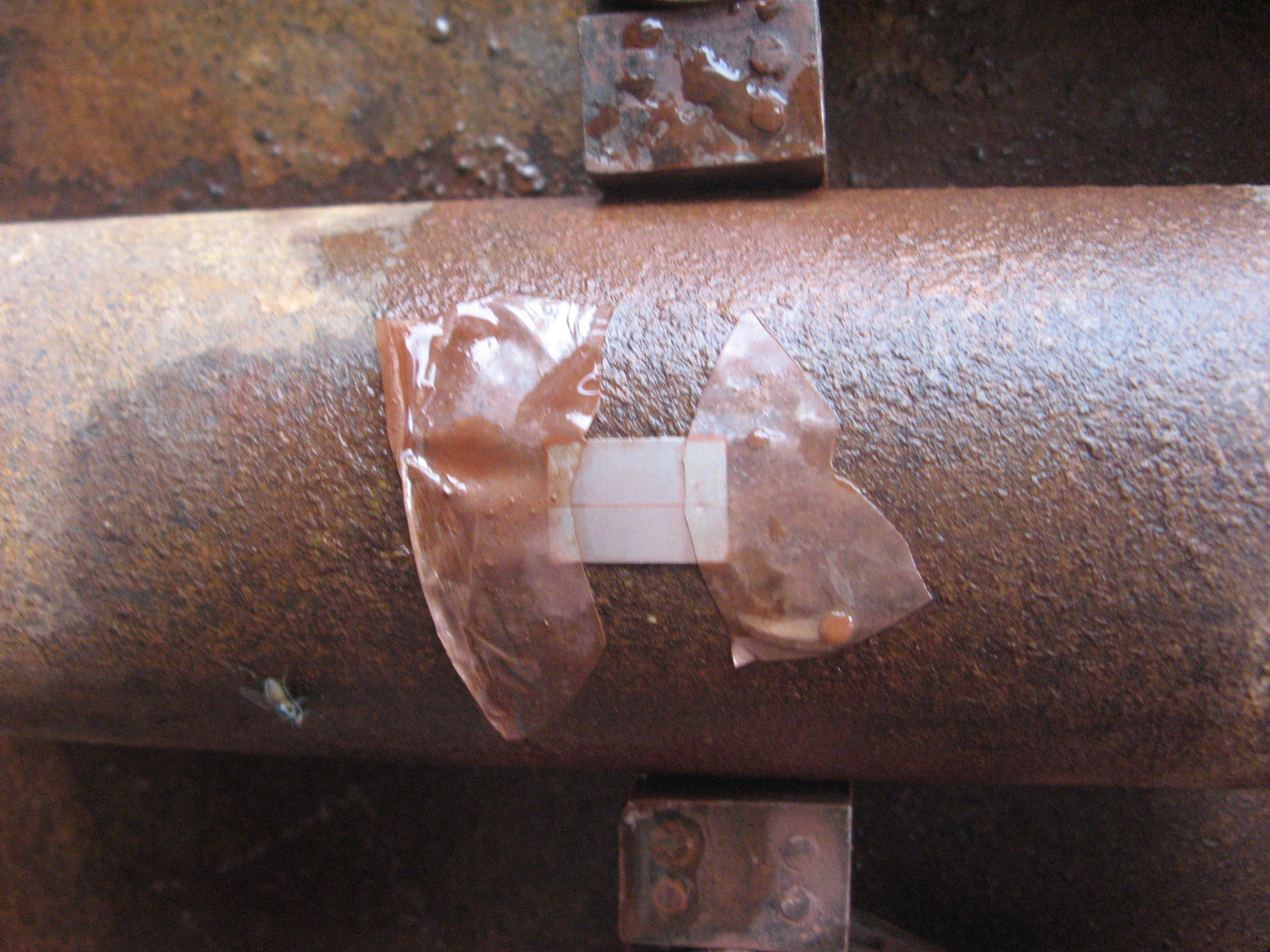

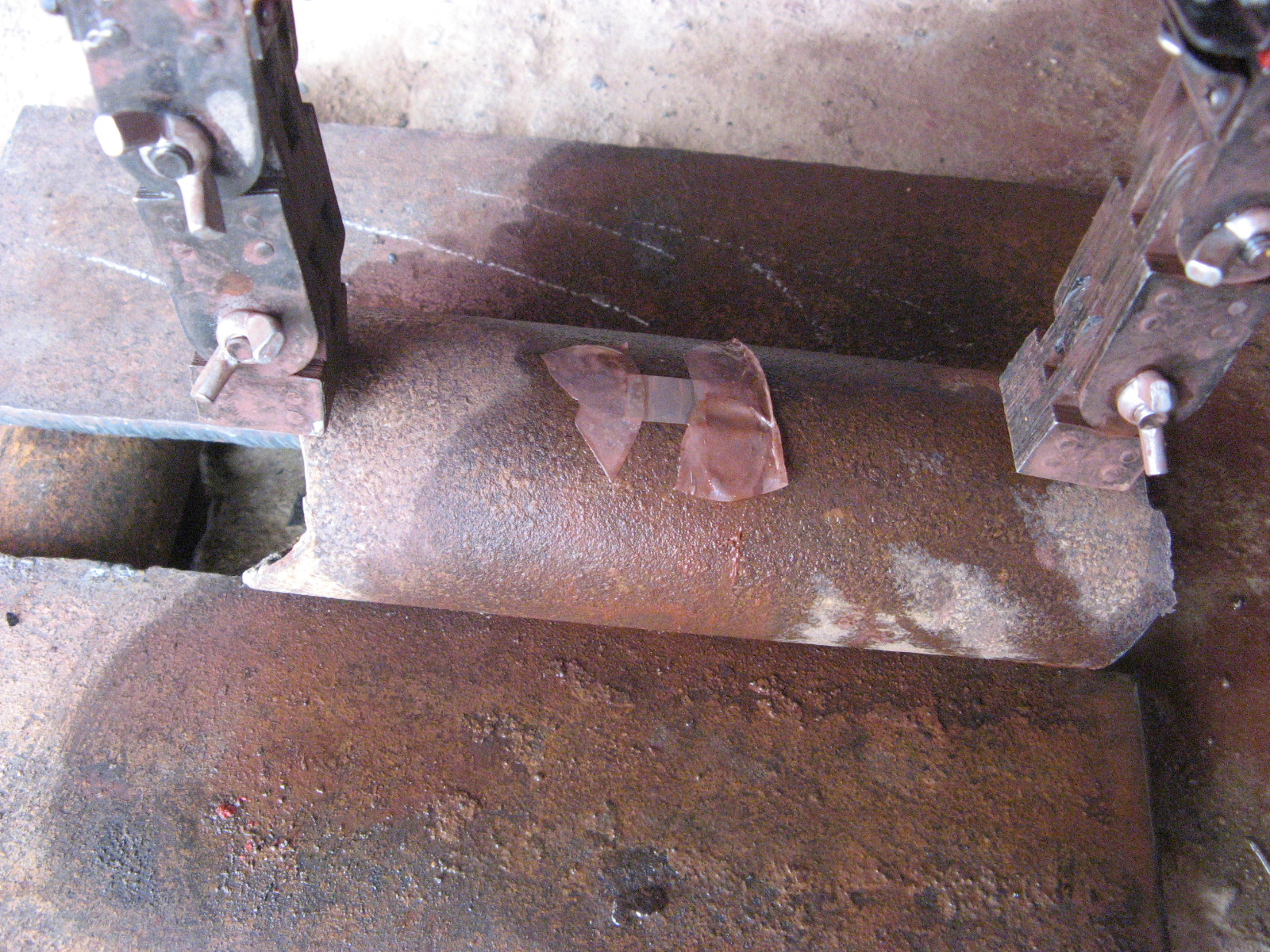

筆者對(duì)φ57×3.5的小徑管用單磁軛法進(jìn)行MT實(shí)驗(yàn)，實(shí)驗(yàn)證明：φ57×3.5的小徑管是可以用單磁軛法進(jìn)行MT的，不但可以檢測(cè)縱向裂紋，也可以檢測(cè)橫向裂紋，（實(shí)驗(yàn)時(shí)，標(biāo)準(zhǔn)試片上的人工缺陷磁痕能夠清晰顯示（詳見以上照片）。
至于其他規(guī)格的小徑管，只要①提升力≥45N（0.5間隙）②標(biāo)準(zhǔn)試片上的人工缺陷磁痕能夠完整、清晰顯示，即可有效地進(jìn)行MT。雖然從理論上來說，磁極附近（距磁極25mm范圍內(nèi)）磁力線密度過大，易產(chǎn)生非相關(guān)顯示，從而干擾相關(guān)顯示。但是，筆者認(rèn)為：究其原因，是由于小徑管曲率半徑較小，跟磁極的接觸面積較小（約180mm2），也就降低了進(jìn)入管子表面的磁通量，從而抵消了因“磁極附近磁力線密度過大”而產(chǎn)生的不利影響。
實(shí)驗(yàn)參數(shù)和照片詳見以前發(fā)過的帖子。
作者: 丁偉臣 時(shí)間: 2014-12-19 08:20
福州張 發(fā)表于 2014-12-17 10:03
丁工：首先，我不贊同您的觀點(diǎn)！ 實(shí)踐才是檢驗(yàn)真理的唯一標(biāo)準(zhǔn)，任何理論性的東西都要經(jīng)過實(shí)踐的檢驗(yàn)！能 ...
任何可靠檢測(cè)首先具有標(biāo)準(zhǔn)支撐，同時(shí)方法科學(xué)性。有些方法可發(fā)現(xiàn)一些東西，但可靠嗎？
作者: 福州張 時(shí)間: 2014-12-19 11:47
事物本身有其普遍性，也有其特殊性，標(biāo)準(zhǔn)上的只是MT的一般的普遍要求。標(biāo)準(zhǔn)試片的功能之一，用于檢驗(yàn)磁化方法的正確與否，它小巧玲瓏、攜帶方便、快速好用，避免了煩雜的計(jì)算，便于現(xiàn)場(chǎng)使用。我們?cè)诂F(xiàn)場(chǎng)進(jìn)行MT檢測(cè)通常都使用它，難道按照標(biāo)準(zhǔn)要求：靈敏度試片①提升力≥45N（0.5間隙）②標(biāo)準(zhǔn)試片上的人工缺陷磁痕能夠清晰顯示，在這兩項(xiàng)指標(biāo)都達(dá)到要求之后再進(jìn)行MT檢測(cè)，也不“可靠嗎？”，那靈敏度試片還有什么用呢？
再者，標(biāo)準(zhǔn)上的規(guī)定也是通過實(shí)踐總結(jié)的來的。我們不應(yīng)當(dāng)墨守成規(guī)，應(yīng)當(dāng)善于發(fā)現(xiàn)新問題，解決新問題，勇于探索。
作者: 丁偉臣 時(shí)間: 2014-12-19 12:58
關(guān)于此問題不再回答！
你的心態(tài)正是當(dāng)前國(guó)內(nèi)NDT的常態(tài)。
作者: 楓林晚 時(shí)間: 2014-12-23 17:29
其實(shí) 樓主這個(gè)問題關(guān)鍵一點(diǎn) 就是設(shè)備的問題，樓主單位估計(jì)就只有兩個(gè)抓的磁軛。如果有支桿，小徑管的檢測(cè)基本上是沒有問題的。或者是用通電法+繞電纜法 。關(guān)于檢測(cè)設(shè)備很多單位都不重視，而且都有一個(gè)慣性的思維模式：就是認(rèn)為可以用兩個(gè)爪的磁軛打天下，沒必要買其他設(shè)備，浪費(fèi)錢。這也是國(guó)內(nèi)檢測(cè)、制造、安裝單位的一個(gè)普遍現(xiàn)象。
作者: z40671364 時(shí)間: 2015-1-9 22:10
目前的做法是，。一，有現(xiàn)場(chǎng)要做的，例如57的管子，就帶磁軛去做下試片。二，沒有嚴(yán)格檢查程序的情況之一，包括25口徑管子要求全融化焊接的，什么都不做，全部直接做磁軛的報(bào)告。之二，負(fù)責(zé)任點(diǎn)的做下滲透，然后嚴(yán)格水壓氣壓。情況二，也是最負(fù)責(zé)任的，換機(jī)器，不用磁軛不就行了么，或者改工藝做滲透。
作者: z40671364 時(shí)間: 2015-1-10 00:42
丁工說的很對(duì)，標(biāo)準(zhǔn)是與的關(guān)系不是或的關(guān)系，磁軛間距都錯(cuò)了，后面提升力和式片在對(duì)也不符合標(biāo)準(zhǔn)了，國(guó)內(nèi)檢測(cè)依據(jù)就是標(biāo)準(zhǔn)吧，檢測(cè)人干活賺錢糊口罷了，搞學(xué)術(shù)研究真難為我們了，純興趣愛好
作者: 可惡的逆風(fēng) 時(shí)間: 2015-1-28 22:00
純粹路過
作者: 福州張 時(shí)間: 2015-6-23 22:28
還是請(qǐng)你自己動(dòng)手做一下實(shí)驗(yàn)，然后再發(fā)表意見，不要光從理論到理論。實(shí)踐是檢驗(yàn)真理的唯一標(biāo)準(zhǔn)！
| 歡迎光臨 遠(yuǎn)東無損檢測(cè)資訊網(wǎng) (http://m.jinlidl.com/) |
Powered by Discuz! X3.5 |
